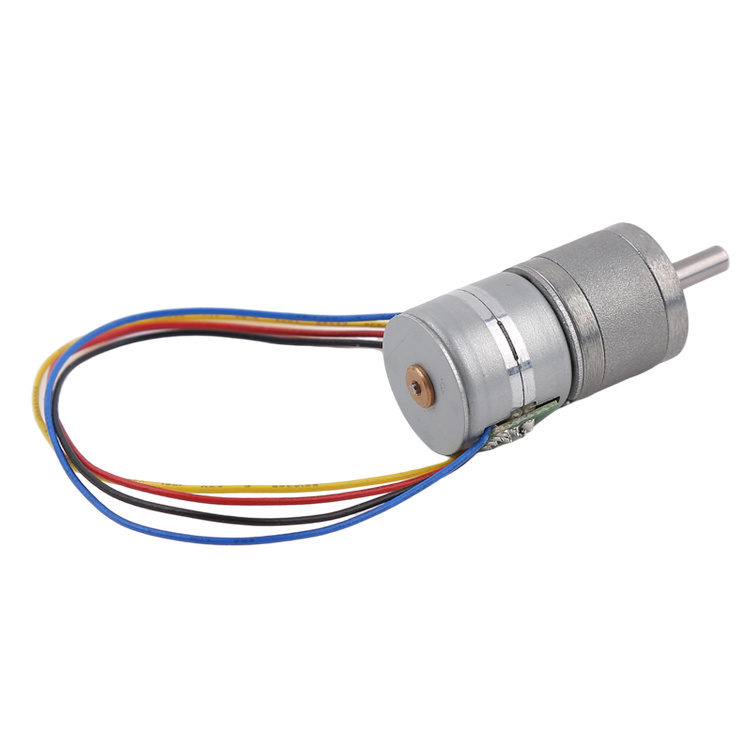

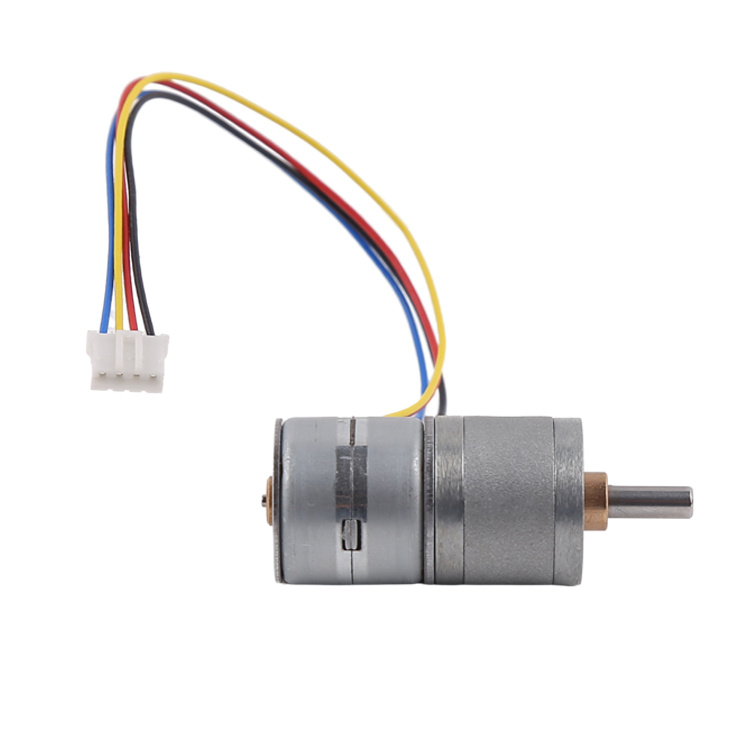

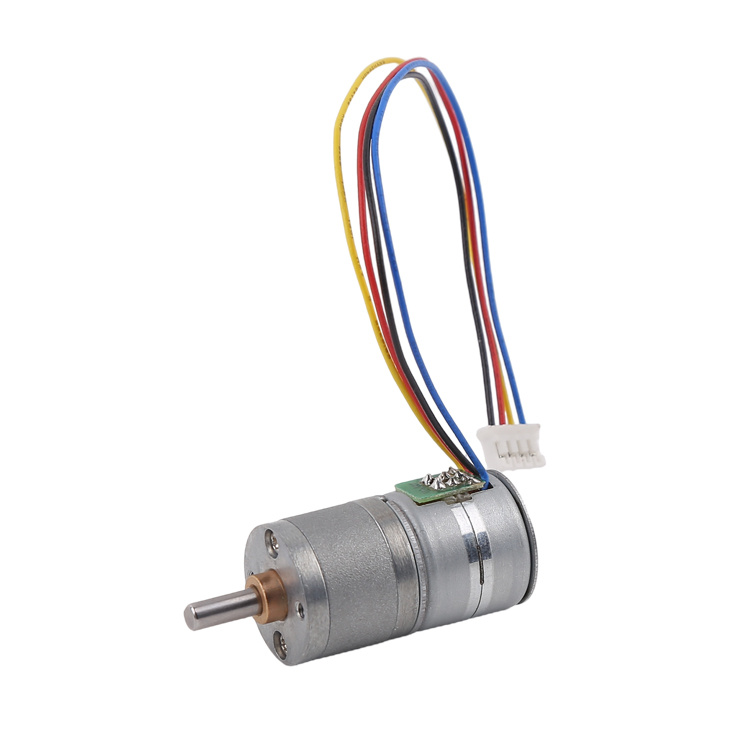

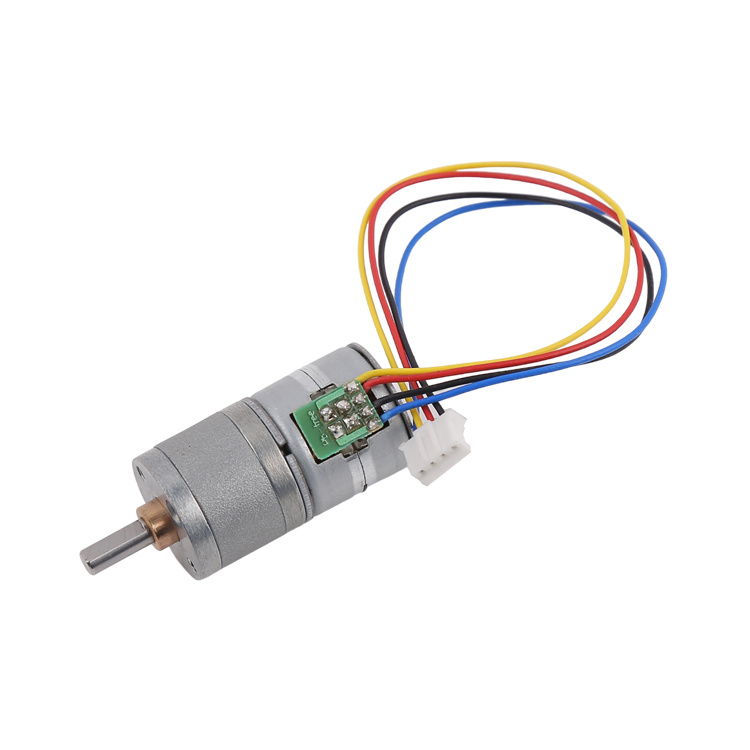

Der 20BY45-20GB ist ein Permanentmagnet-Schrittmotor vom Typ 20BY45, der mit einem GB20‑Getriebe mit einem Durchmesser von 20 mm kombiniert ist.
Der Schrittwinkel des einzelnen Motors beträgt 18° pro Schritt.
Je nach Übersetzungsverhältnis weisen die Geräte unterschiedliche Ausgangsgeschwindigkeiten und Drehmomentleistungen auf.
Wenn Kunden ein höheres Drehmoment wünschen, empfehlen wir ein höheres Übersetzungsverhältnis.
Wenn Kunden eine höhere Ausgangsgeschwindigkeit wünschen, empfehlen wir ein niedrigeres Übersetzungsverhältnis.

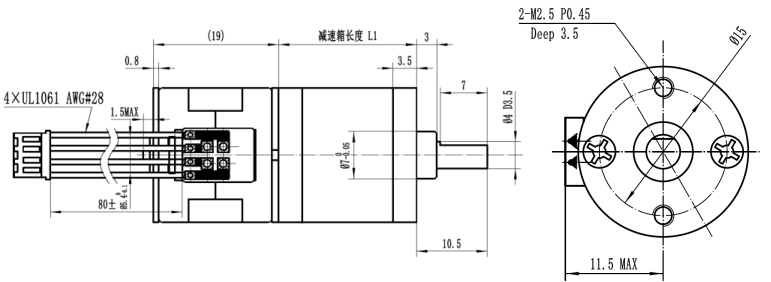

Die Länge des Getriebes hängt von der Anzahl der Stufen ab: Je mehr Stufen, desto mehr Zahnräder und desto länger wird das Getriebe:
Getriebestufen: 3 oder 4 Stufen, Getriebelänge 16 mm, Übersetzungsverhältnis: 10:1 bis 31,25:1
Getriebestufen: 5 Stufen, Getriebelänge 17,5 mm, Übersetzungsverhältnis: 50:1 bis 78,1:1
Getriebestufen: 6 Stufen, Getriebelänge 19 mm, Übersetzungsverhältnis: 100:1 bis 195,3:1
Getriebestufen: 7 Stufen, Getriebelänge 20,5 mm, Übersetzungsverhältnis: 250:1 bis 488,3:1
| Product Name | Getriebe-Schrittmotor |
| Model | SM20-020L |
| Resistance | 20 Ω ± 10%/ phase (25℃) |
| Current Per Phase | 100 mA/phase(800PPS) |
| Max Starting Frequency | 800 pps |
| Max Response Frequency | 1000 pps |
| Excitation Method | 2-2 phase excitation |
| Drive Mode | Bipolar drive |
| Pull-out Thrust | More than 260g at 800 pps |
| Insulation Class | Class E for one second |
| Insulation Strength | 100 V AC for one second |
| Insulation Resistance | 50 mΩ DC 500 V |
| Operating Temperature Range | -0~+ 55 ℃ |
| OEM & ODM SERVICE | AVAILABLE |
| Gear ratio | 10:1 | 12.5:1 | 25:1 | 31.25:1 | 50:1 | 78.1:1 | 100:1 |
| Tooth number | 14 | 20 | 18 | 14 | 18 | 15 | 18 |
| Gear levels | 3 | 3 | 4 | 4 | 5 | 5 | 6 |
| Efficiency | 71% | 71% | 64% | 64% | 58% | 58% | 58% |
| Gear ratio | 125:1 | 156.25:1 | 195.3:1 | 250:1 | 312.5:1 | 390.6:1 | 488.3:1 |
| Tooth number | 15 | 14 | 16 | 15 | 19 | 15 | 14 |
| Gear levels | 6 | 6 | 6 | 7 | 7 | 7 | 7 |
| Efficiency | 52% | 52% | 52% | 46% | 46% | 46% | 46% |
Das Getriebe zeichnet sich durch hohe Präzision, hohe Effizienz und geringe Geräuschentwicklung aus, wodurch das Produkt eine hohe Zuverlässigkeit aufweist.
Die Stromversorgungsanschlüsse des Schrittmotors können in Form von FPC-, FFC-, PCB‑Kabeln usw. ausgeführt werden.
Die Abtriebswelle des Motors kann verschiedene Ausführungen aufweisen, etwa als runde Welle, D‑Welle oder Drahtstange.

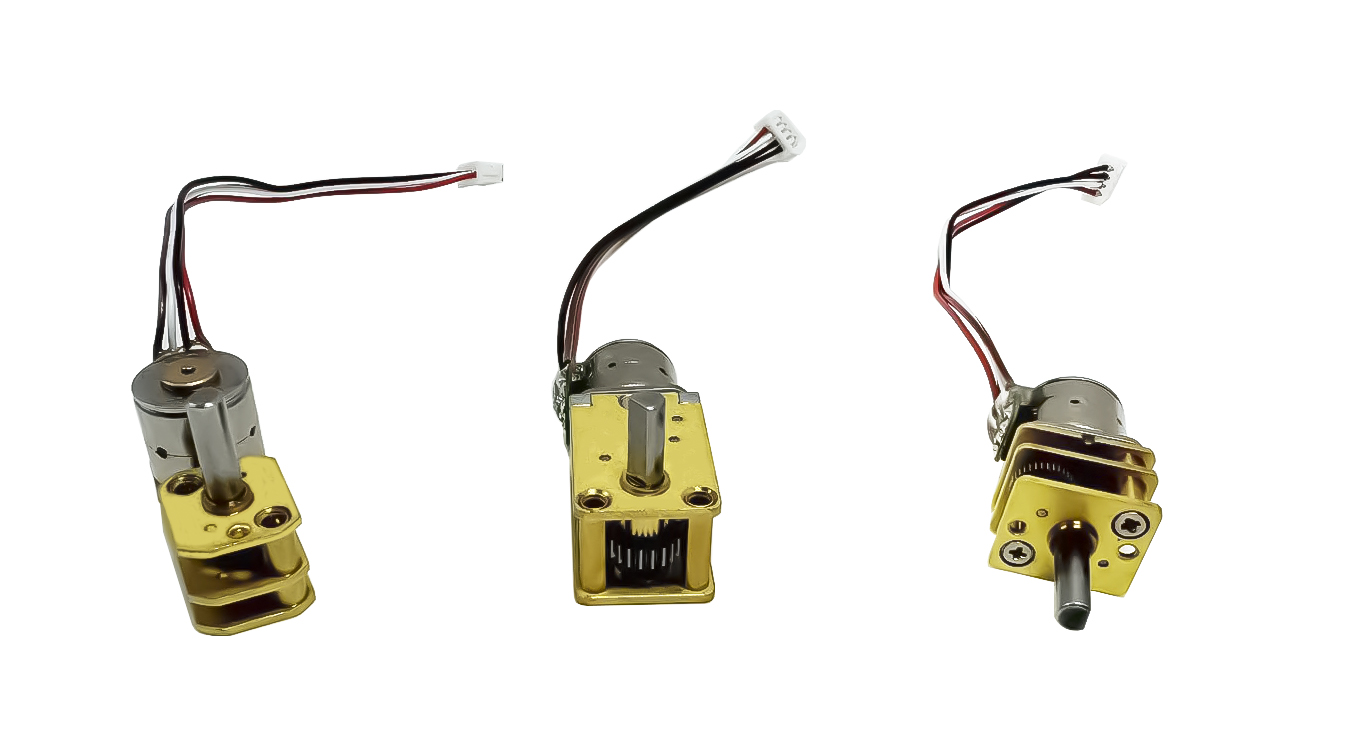

20mm geared stepper motor Customisable directions

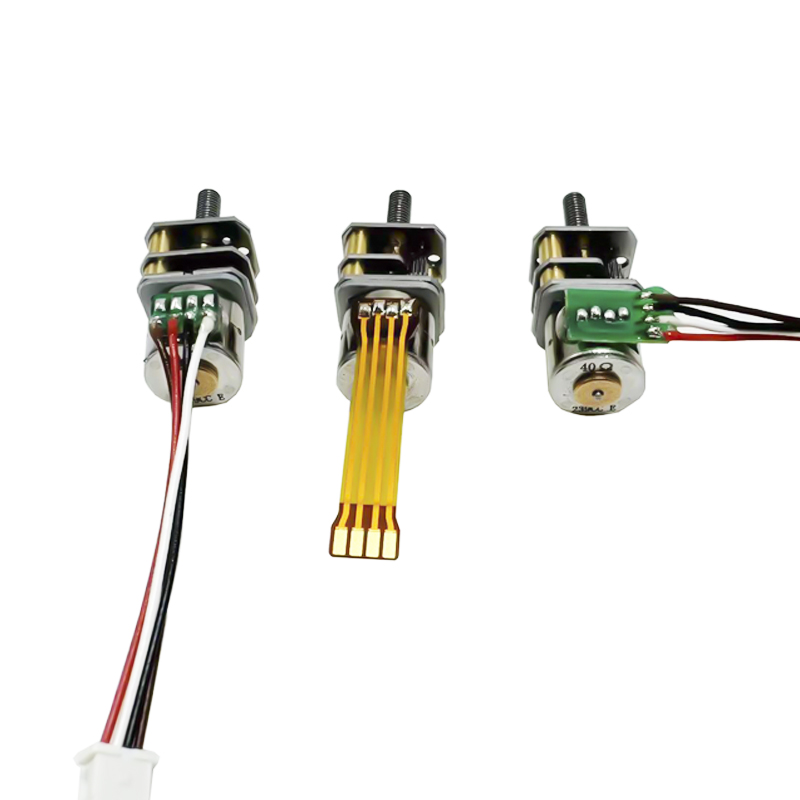

Wiring Method:
FPC、pcb、Horizontal, vertical.
thread length：Can be customised on request

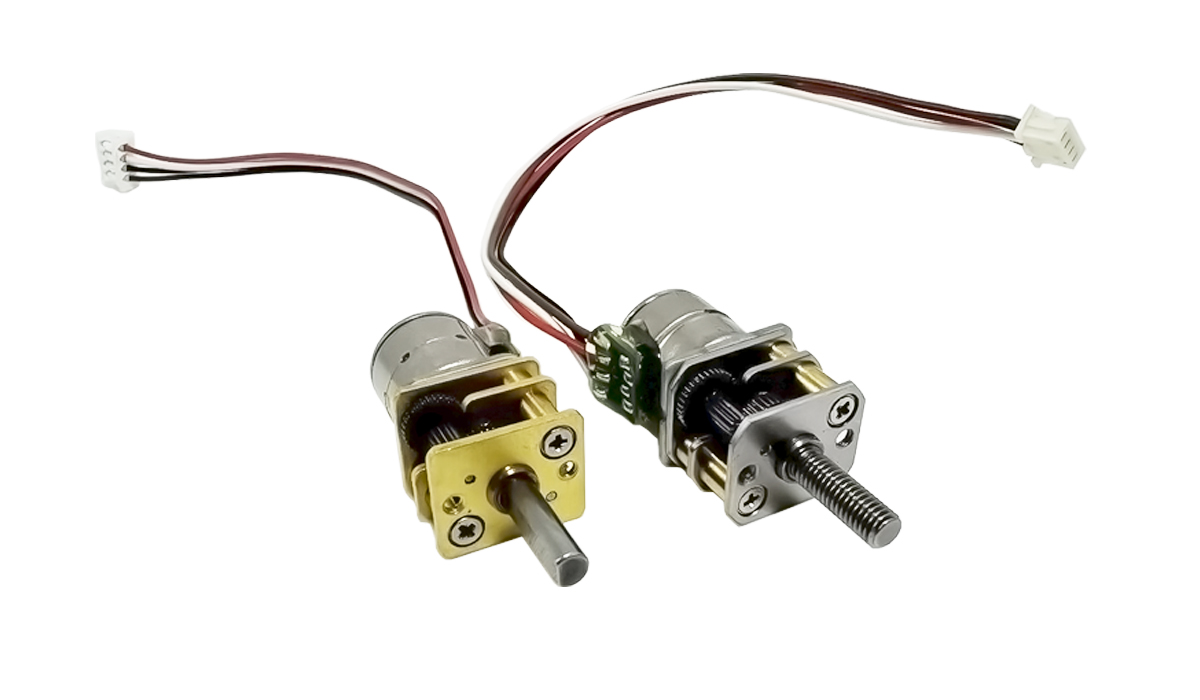

Motor out shaft type:
D-Achse, Schraube

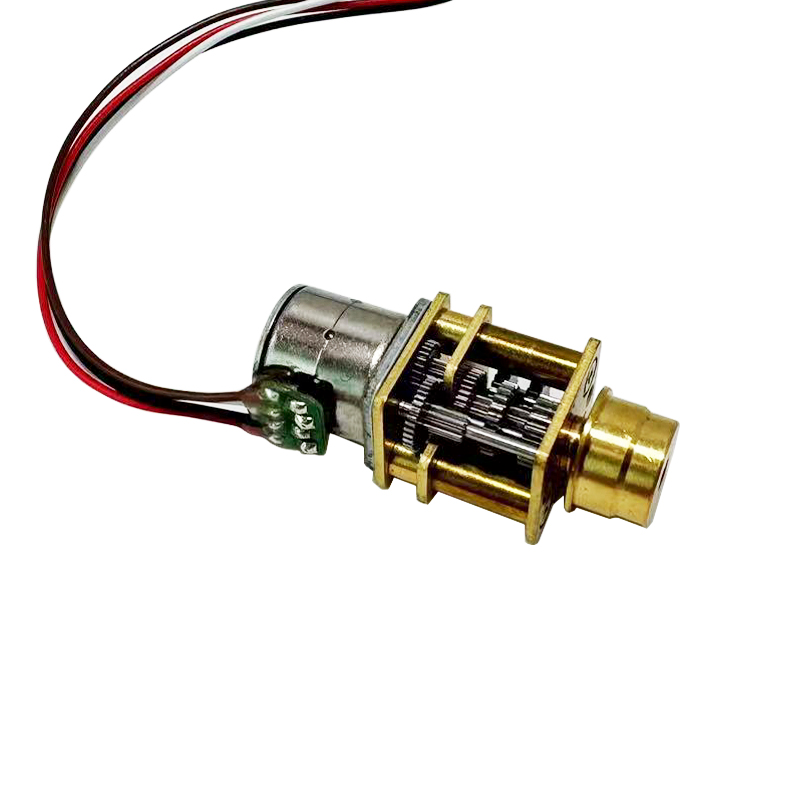

Reduction gearbox type

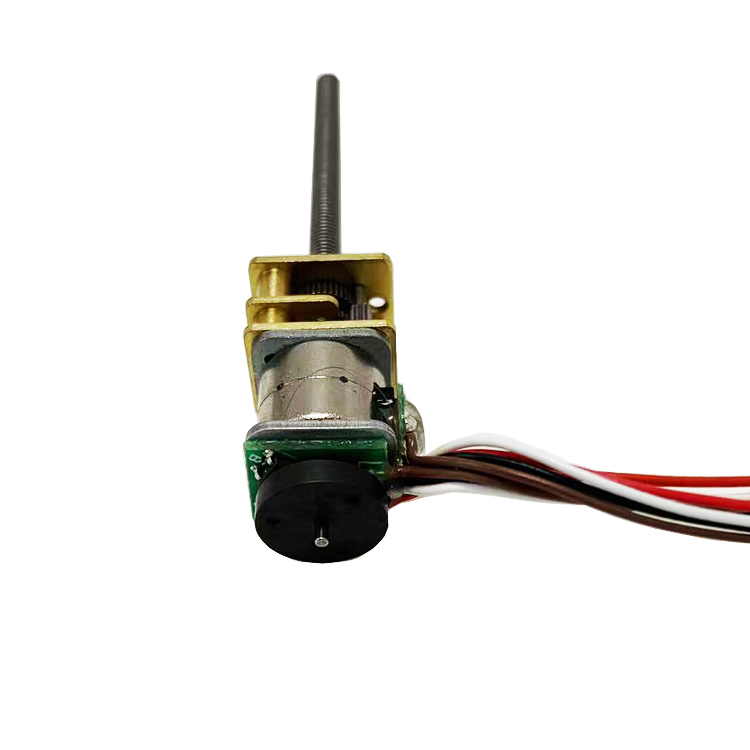

10mm micro stepper motor with gearbox and encoder：
10mm micro stepper motor with resistor
Getriebeschrittmotoren finden breite Anwendung in Smart‑Home‑Systemen, im Bereich der Körperpflege, in Haushaltsgeräten, in intelligenten medizinischen Geräten, in intelligenten Robotern, in der smarten Logistik, in intelligenten Fahrzeugen, in Kommunikationsgeräten, in smarten Wearables, in der Unterhaltungselektronik, in Kameraausrüstungen sowie in vielen weiteren Branchen.
Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren, die nicht vorrätig sind: innerhalb von 15 Tagen.
Kundenspezifische Produkte: etwa 25–30 Tage (abhängig von der Komplexität der Anpassung).
Lead time for building a new mold: generally about 45 days
Lead time for mass production: based on order quantity
Muster werden in Schaumstoffpolsterung zusammen mit einer Papierbox verpackt und per Expressversand verschickt.
Bei der Massenproduktion werden die Motoren in wellenförmigen Kartons verpackt, außen mit transparenter Folie umwickelt. (Versand per Luftfracht)
Bei Seefracht wird das Produkt auf Paletten verpackt.
Für Muster und Luftfracht nutzen wir Fedex/TNT/UPS/DHL. (Expressversand: 5–12 Tage)
Für den Seetransport arbeiten wir mit unserem Spediteur zusammen und versenden über den Hafen von Shanghai. (Seefracht: 45–70 Tage)
Yes, we are a manufacture, and we produces mainly stepper motors.
Our factory is located in Changzhou, Jiangsu. Yes, you are very welcome to visit us.
No, we don’t provide free samples. Customers won’t treat free samples fairly.
Customers pay for shipping cost. We will quote you shipping cost.
If you think you have cheaper/more convenient shipping method, we can use you shipping account.
We don’t have MOQ, and you can order only one piece sample.
But we recommend you to order a little bit more, just in case the motor is damaged during your testing, and you can have a back-up.
We have over 20 years of experience in stepper motor industry.
We have developed many projects, we can provide full set customization from design drawing to production.
We are confident we can give you few advice/suggestions for your stepper motor project.
If you are worrying about confidential issues, yes, we can sign a NDA contract.
Yes, we do sell drivers. They are only suitable for temporary sample test, not suitable for mass production.
We do not produce drivers, we only produce stepper motors
