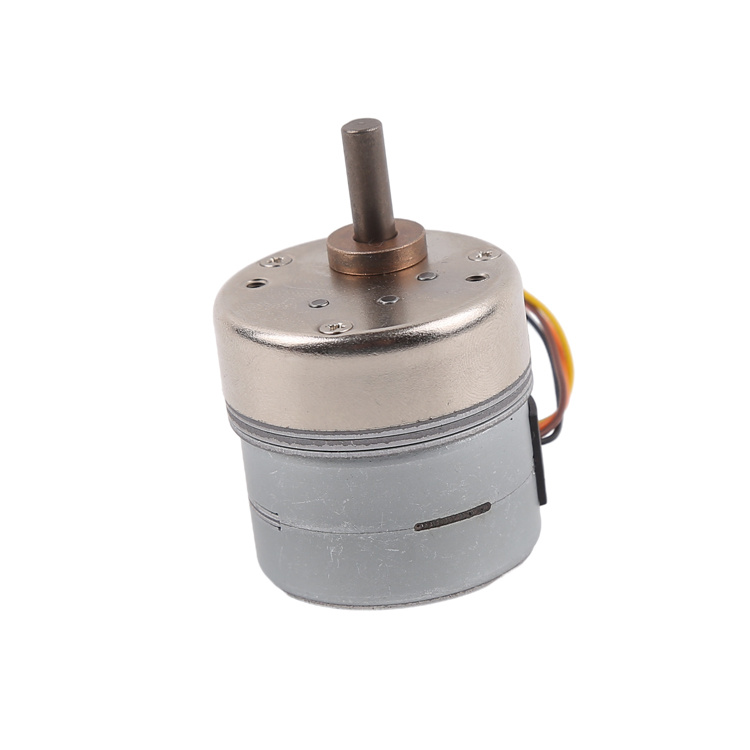

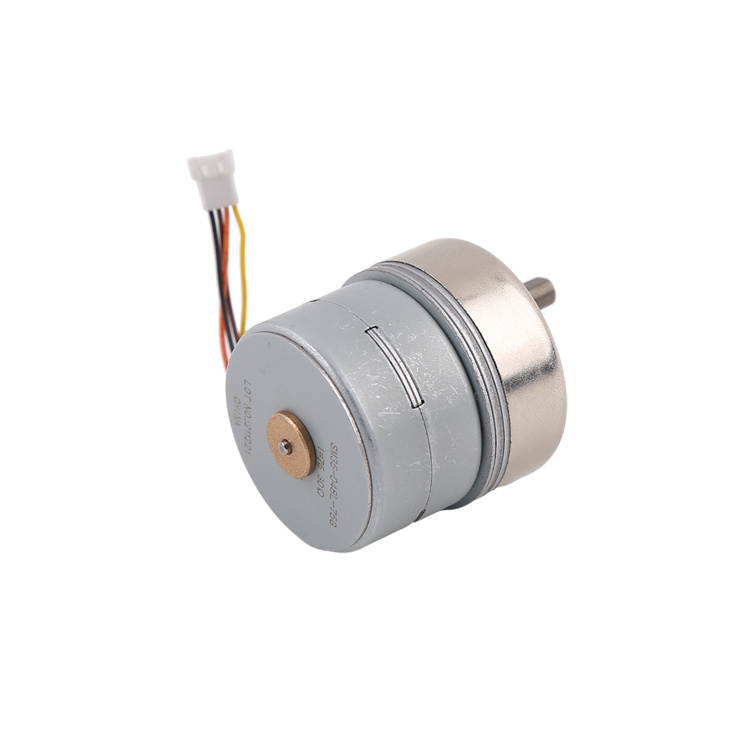

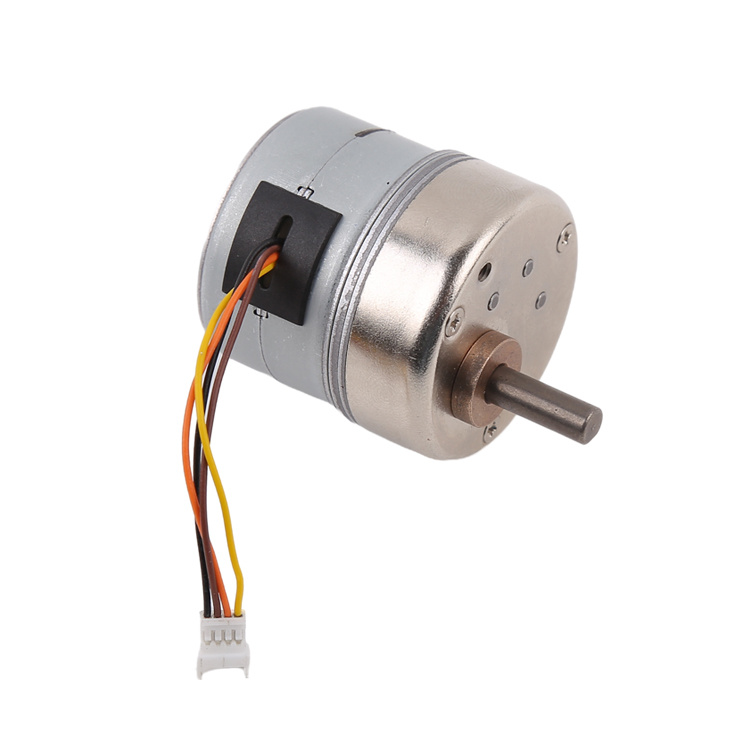

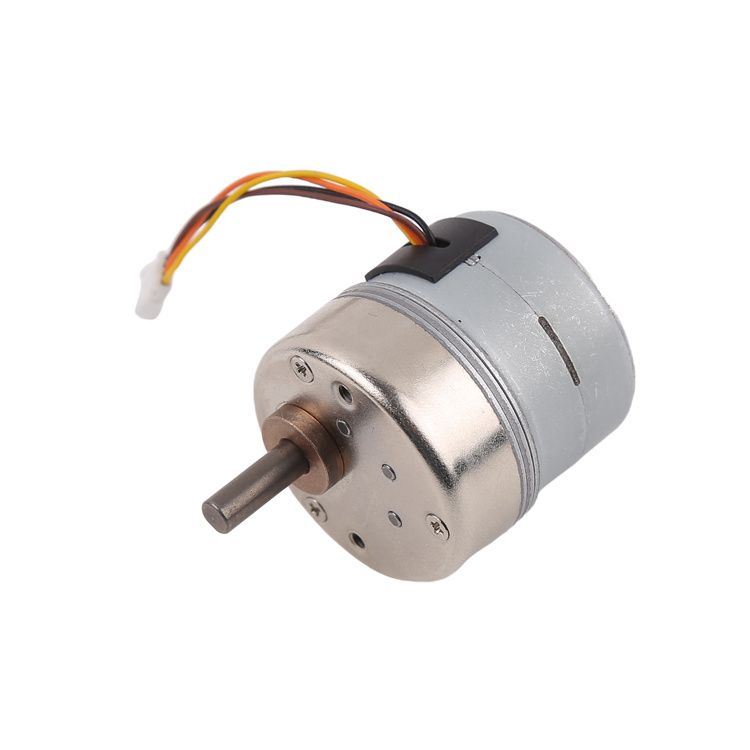

Dieser Motor ist ein 35 mm‑Durchmesser‑Schrittmotor mit hohem Drehmoment und einem Gehäuse von 35,8 mm Höhe.
Die Abtriebswelle des Motors kann so angepasst werden, dass Zahnräder und Synchronriemen montiert werden können.
Nachdem der Schrittmotor mit einem Getriebe ausgestattet wurde, wird der Schrittwinkel weiter unterteilt, wodurch das Lastdrehmoment erhöht und die Steuerung präziser wird.
Übliche Untersetzungsverhältnisse umfassen 3,7, 3,82, 5,2, 5,36, 13,7, 14,62, 19,2, 20,51, 26,85, 28,77, 51, 71100139.
Passende Untersetzungsverhältnisse können entsprechend den Kundenbedürfnissen empfohlen werden.
Das Ausgangsbauteil des Motors besteht in der Regel aus einem Anschlusskabel oder einer kundenspezifisch angefertigten Buchse.
Die Lebensdauer des Motors beträgt mehr als 10.000 Stunden, während die Lebensdauer des Getriebes über 2.000 Stunden liegt.
| Product Name | 35mm Geared stepper motor |
| Model | PM35L-048-376- 120G |
| Resistance | 30Ω±7% |
| Current Per Phase | 400 mA/phase |
| Type | Permanent Magnet |
| Phase | 2 |
| Certification | ROHS |
| Holding Torque | 9000g.cm / 200PPS |
| Diameter | 35mm |
| Rated voltage | 12 V |
| Pull in Rate | 400pps |
| Geaar ratio | 3.7-139 |
| weight | 180g |
| OEM & ODM SERVICE | AVAILABLE |
| Number of gear trains | 1 | 2 | 3 |
| Gear ratioi | 3.7 | 13.7 | 51 |
| 3.82 | 14.62 | 71 * | |
| 5.2 * | 19.2 * | 100 * | |
| 5.36 | 20.51 | 139 * | |
| 26.85 * | |||
| 28.77 | |||
| Length of gearbox(mm) | 30.9 | 37.5 | 44.1 |
All gears are metal, and the gear reduction ratio marked with * can be customized as plastic gears, which have the advantages of low noise and cheaper price.
Das Getriebe zeichnet sich durch hohe Präzision, hohe Effizienz und geringe Geräuschentwicklung aus, wodurch das Produkt eine hohe Zuverlässigkeit aufweist.

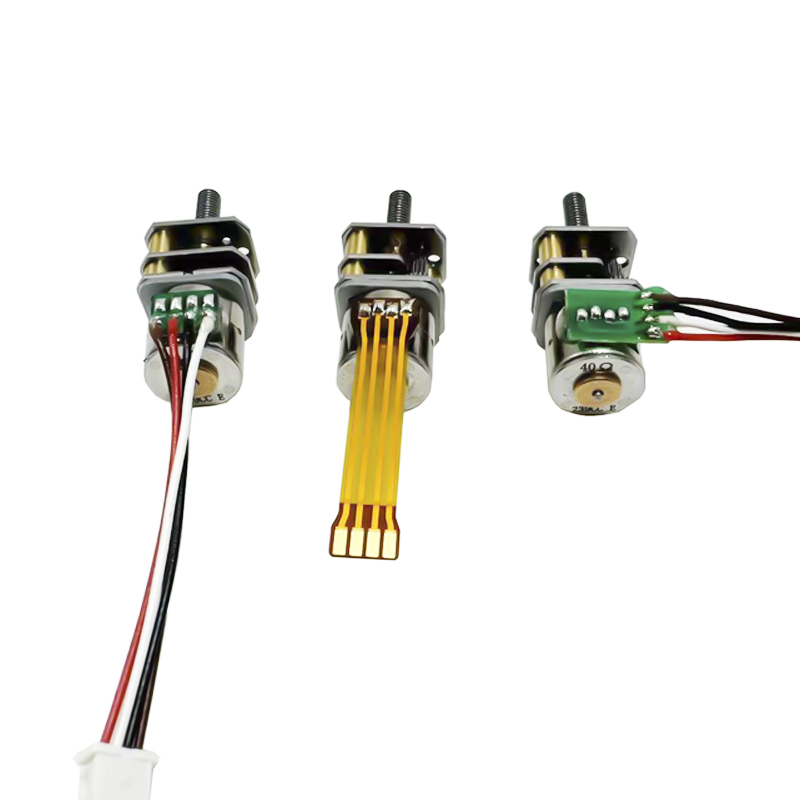

Die Stromversorgungsanschlüsse des Schrittmotors können in Form von FPC-, FFC-, PCB‑Kabeln usw. ausgeführt werden.

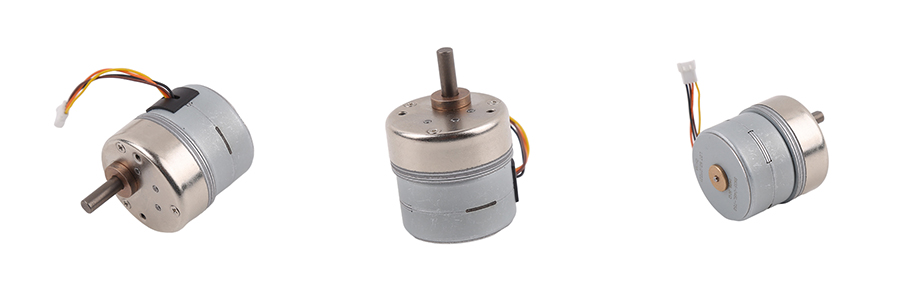

Die Abtriebswelle des Motors kann verschiedene Ausführungen aufweisen, etwa als runde Welle, D‑Welle oder Drahtstange.
35mm geared stepper motor Customisable directions
Wiring Method：
FPC、pcb、Horizontal, vertical.
thread length：Can be customised on request
Motor out shaft type:
D-Achse, Schraube

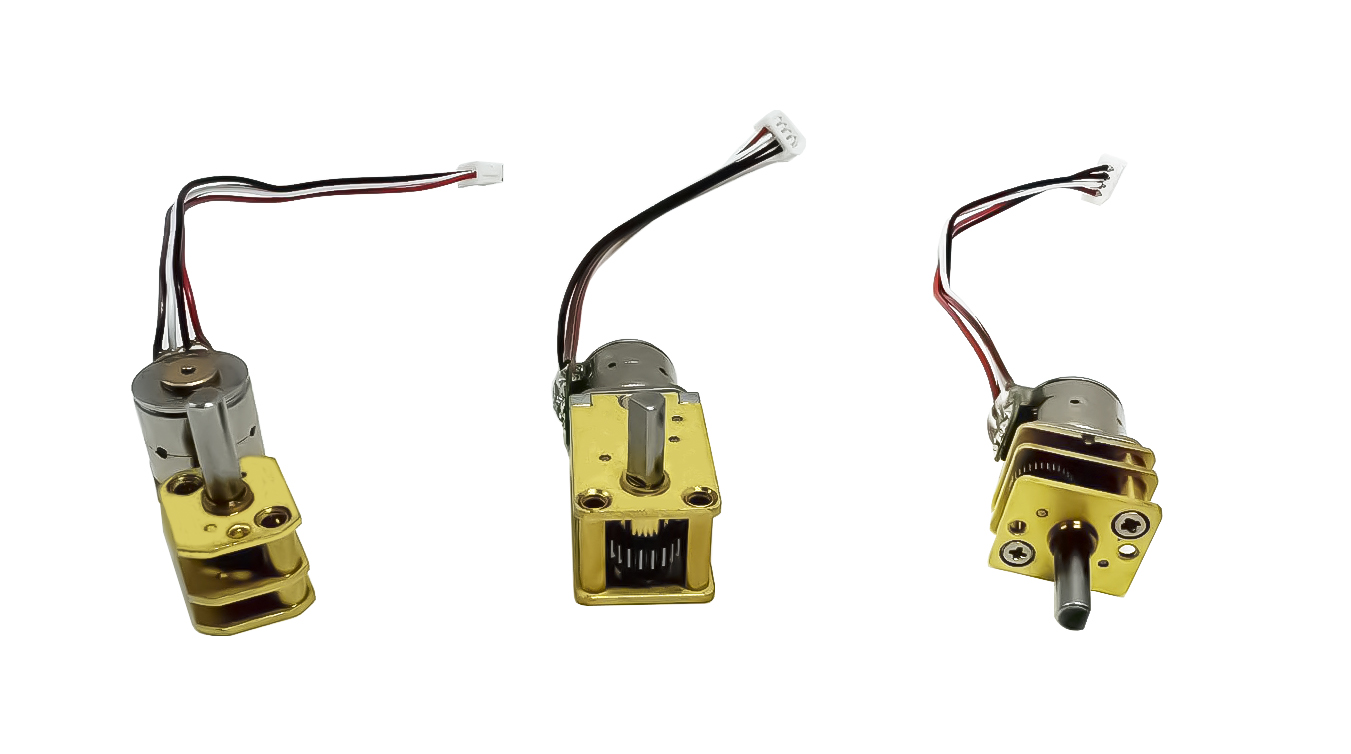

Reduction gearbox type

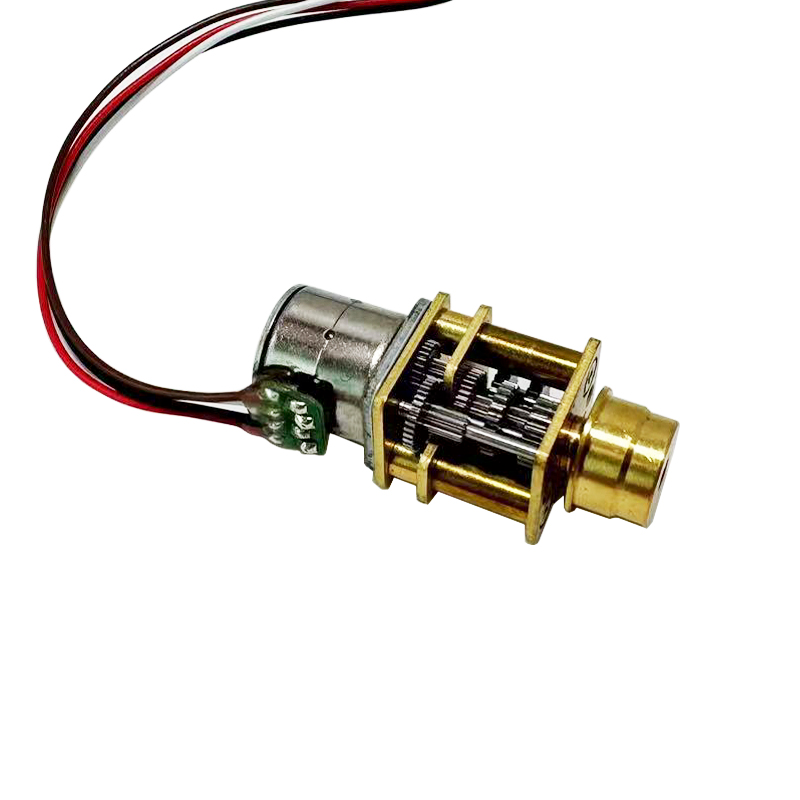

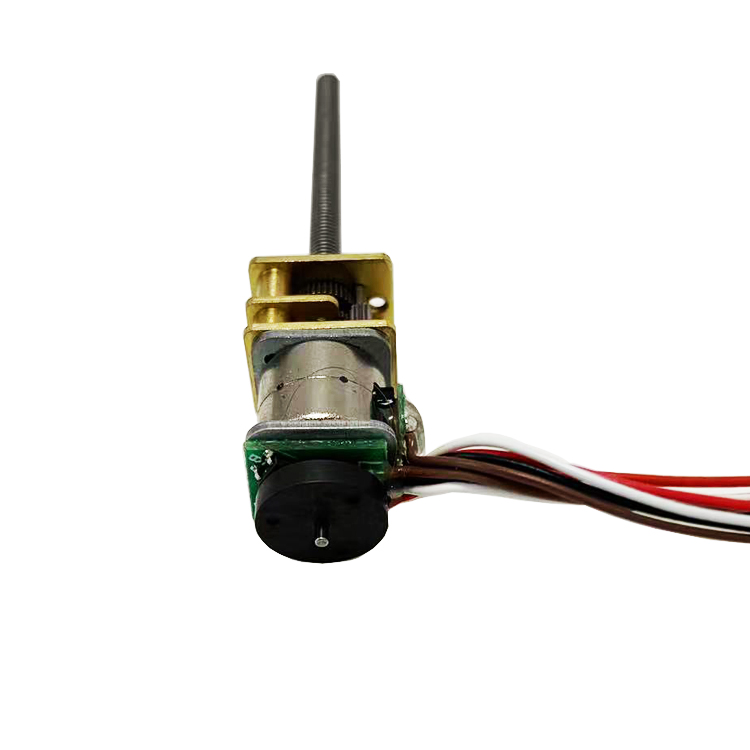

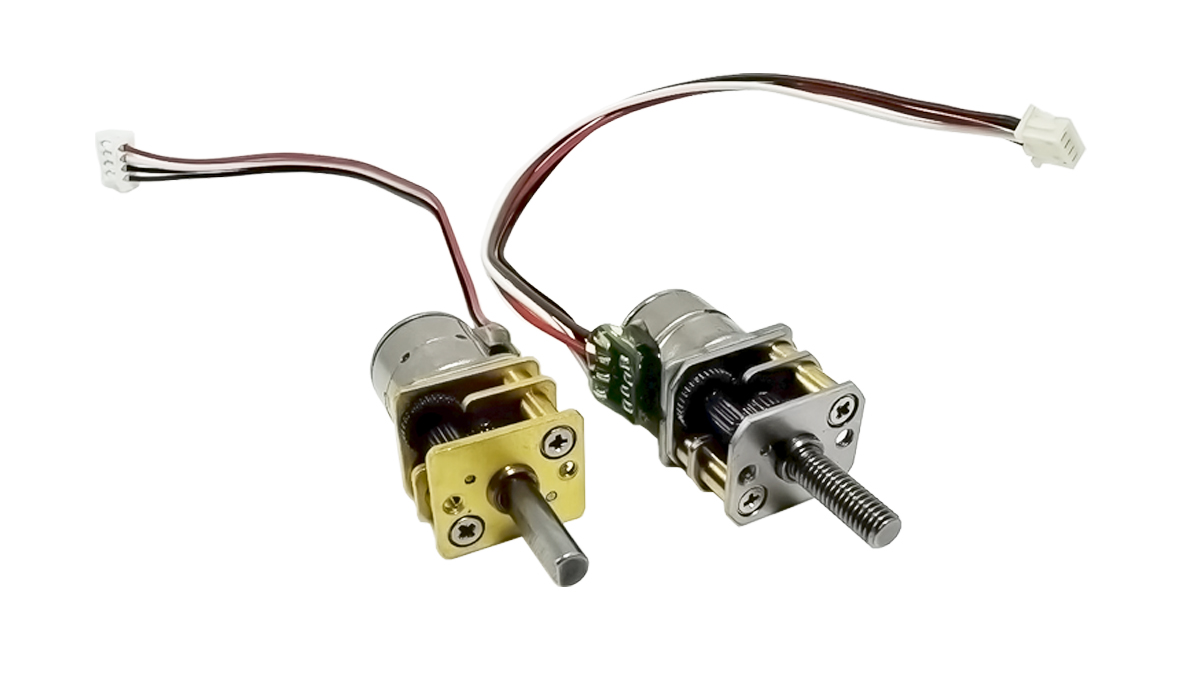

10mm micro stepper motor with gearbox and encoder
10mm micro stepper motor with resistor
Getriebeschrittmotoren finden breite Anwendung in Smart‑Home‑Systemen, im Bereich der Körperpflege, in Haushaltsgeräten, in intelligenten medizinischen Geräten, in intelligenten Robotern, in der smarten Logistik, in intelligenten Fahrzeugen, in Kommunikationsgeräten, in smarten Wearables, in der Unterhaltungselektronik, in Kameraausrüstungen sowie in vielen weiteren Branchen.
Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren, die nicht vorrätig sind: innerhalb von 15 Tagen.
Kundenspezifische Produkte: etwa 25–30 Tage (abhängig von der Komplexität der Anpassung).
Lead time for building a new mold: generally about 45 days
Lead time for mass production: based on order quantity
Muster werden in Schaumstoffpolsterung zusammen mit einer Papierbox verpackt und per Expressversand verschickt.
Bei der Massenproduktion werden die Motoren in wellenförmigen Kartons verpackt, außen mit transparenter Folie umwickelt. (Versand per Luftfracht)
Bei Seefracht wird das Produkt auf Paletten verpackt.
Für Muster und Luftfracht nutzen wir Fedex/TNT/UPS/DHL. (Expressversand: 5–12 Tage)
Für den Seetransport arbeiten wir mit unserem Spediteur zusammen und versenden über den Hafen von Shanghai. (Seefracht: 45–70 Tage)
