8-mm-Getriebeschrittmotor

Beschreibung

This 8mm diameter miniature stepping motor is combined with 8mm*10mm precision metal gearbox.
The basic stepping angle of the motor is 18 degrees, i.e. 20 steps per revolution. With the deceleration effect of the gearbox, the final rotation angle resolution of the motor can reach 1.8~0.072 degrees, which can be used in many fields requiring precise control of the rotation position.
We have 1:20 1:50 1:100  1:250 gear ratios for you to choose from, in addition to customizing the reduction ratio for special requirements. The larger the reduction ratio, the higher the motor torque and the slower the motor speed. Customers can match the speed ratio according to the different requirements of the use of torque speed, and at the same time, given the appropriate stepper motor drive frequency to achieve speed and torque determination. Please confirm the gear ratio before ordering.
Customers can match the gear speed ratio according to different requirements of using torque speed, and the gearbox has 1:2 – 1:1000 gear ratio for customers to choose.

Parameters

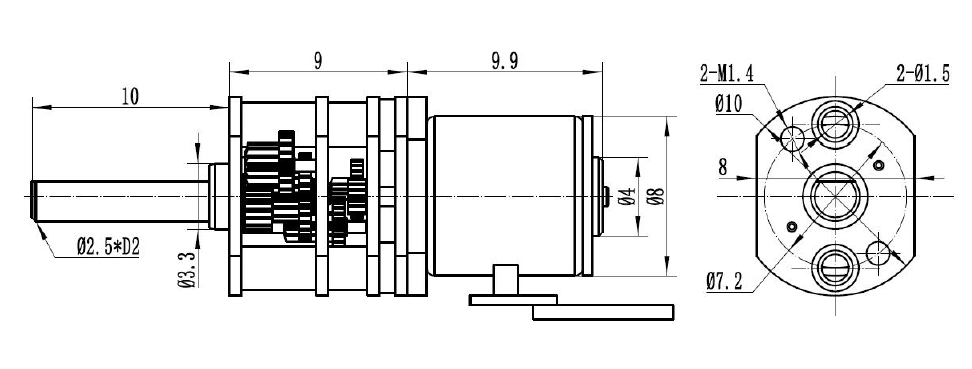

Design Drawing

GB10 Gearbox Parameters

About geared stepper motors

1. Der Stromanschluss des Standard‑Schrittmotors ist in Form von FPC-, FFC‑ oder PCB‑Kabeln erhältlich.

2. Für die Abtriebswelle bieten wir zwei verschiedene Standardwellen an: D‑Welle und Spindelwelle. Sollte ein spezieller Wellentyp erforderlich sein, können wir diesen ebenfalls maßschneidern; hierfür fallen jedoch zusätzliche Anpassungskosten an.

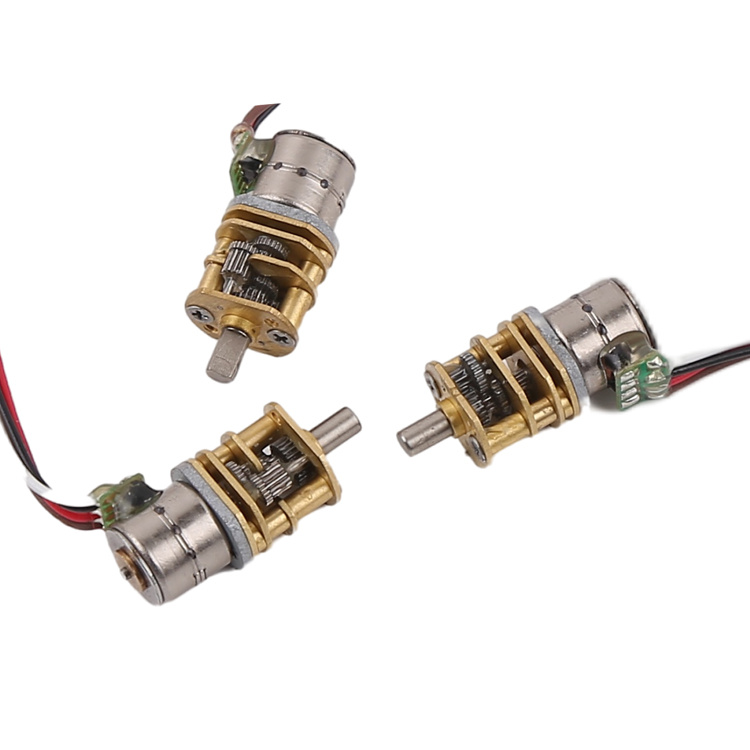

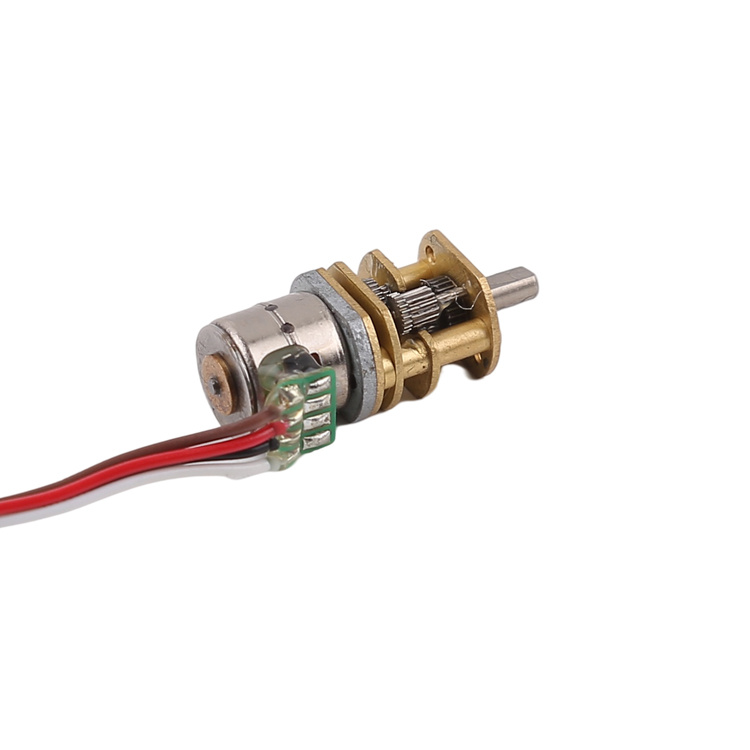

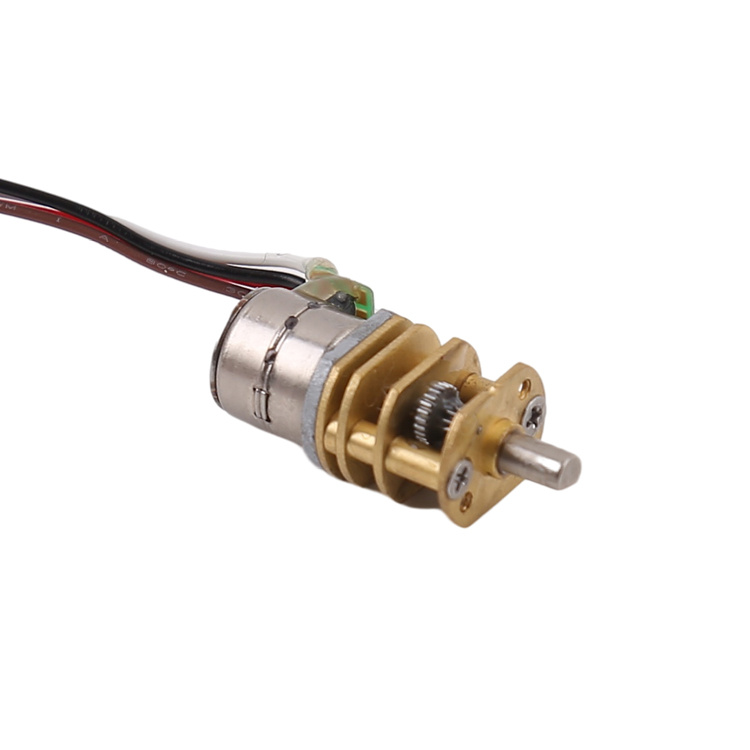

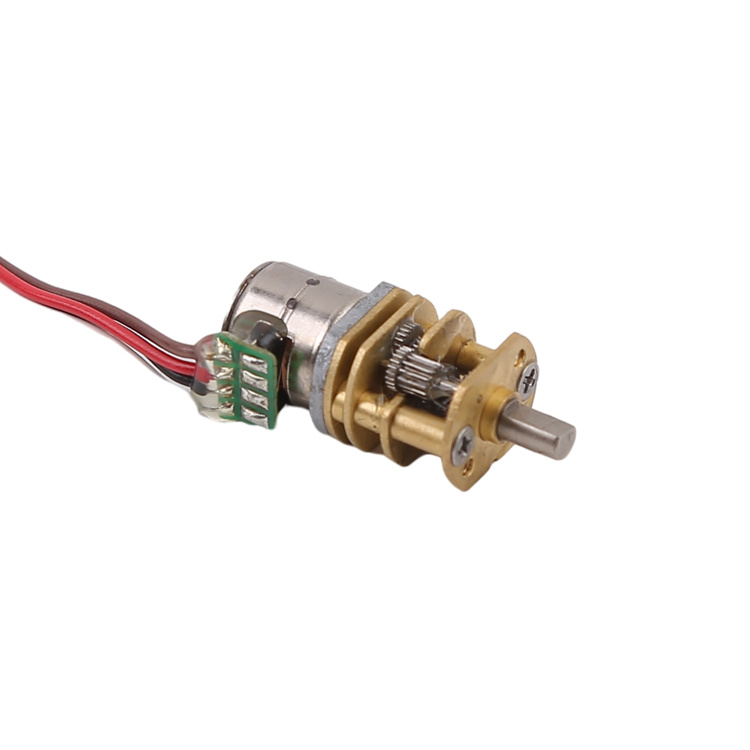

Permanentmagnet‑Schrittmotor mit 8 mm Durchmesser und einem 10 × 8 mm Getriebe. Das Getriebe zeichnet sich durch hohe Präzision, hohe Effizienz und geringe Geräuschentwicklung aus, wodurch das Produkt eine hohe Zuverlässigkeit aufweist.

About GB10 gearbox

1. Die Effizienz eines Schneckengetriebes liegt bei 58 % bis 71 %.
2. Das Getriebe nutzt die weltweit modernste Ausrüstung zur Bearbeitung der entsprechenden Teile, sodass seine hohe Präzision, hohe Effizienz, geringe Geräuschentwicklung sowie eine sinnvolle und zuverlässige Technologie dem Produkt eine ausgezeichnete Zuverlässigkeit verleihen.

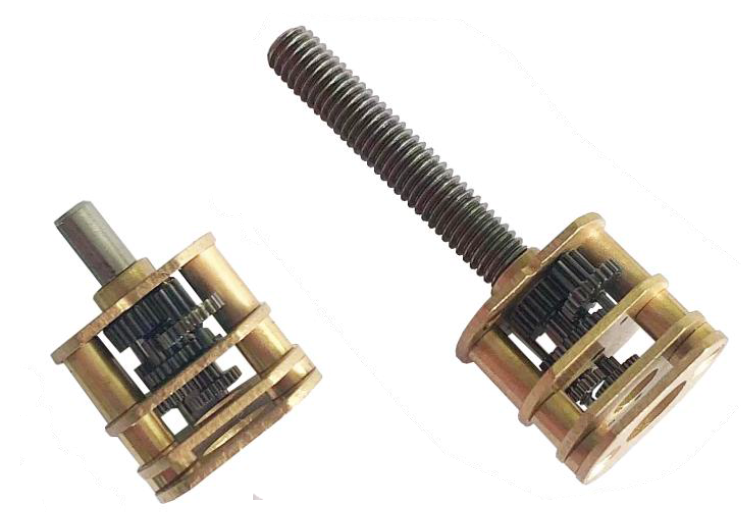

3. Die Ausgangswelle des GB10-Getriebes ist wahlweise als D-Welle oder Schraubwelle erhältlich. Wie in der folgenden Abbildung dargestellt:

Application

Getriebeschrittmotoren finden breite Anwendung in Smart‑Home‑Systemen, im Bereich der Körperpflege, in Haushaltsgeräten, in intelligenten medizinischen Geräten, in intelligenten Robotern, in der smarten Logistik, in intelligenten Fahrzeugen, in Kommunikationsgeräten, in smarten Wearables, in der Unterhaltungselektronik, in Kameraausrüstungen sowie in vielen weiteren Branchen.

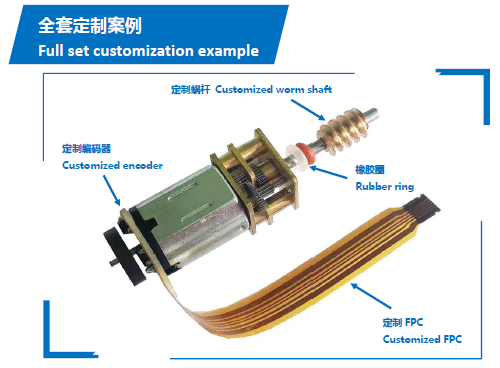

Customization Service

1. Spulenwiderstand/Nennspannung: Der Spulenwiderstand ist einstellbar; je höher der Widerstand, desto höher die Nennspannung des Motors.
2. Befestigungswinkel-/Schieberlänge: Sollen die Befestigungswinkel länger oder kürzer sein, bieten wir spezielle Konstruktionen an, etwa mit Montagebohrungen, die individuell angepasst werden können.
3. Schieberkonstruktion: Der aktuelle Schieber besteht aus Messing; zur Kostenersparnis kann er auch durch Kunststoff ersetzt werden.
4. PCB+cable+connector: PCB design, cable length, connector pitch are adjustable, can be replaced with FPC according to customer’s need.

Lead Time and Packaging Information

Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren, die nicht vorrätig sind: innerhalb von 15 Tagen.
Kundenspezifische Produkte: etwa 25–30 Tage (abhängig von der Komplexität der Anpassung).

Durchlaufzeit für die Anfertigung einer neuen Form: in der Regel etwa 45 Tage

Durchlaufzeit für die Massenproduktion: abhängig von der Bestellmenge

Packaging:
Muster werden in Schaumstoffpolsterung zusammen mit einer Papierbox verpackt und per Expressversand verschickt.
Bei der Massenproduktion werden die Motoren in wellenförmigen Kartons verpackt, außen mit transparenter Folie umwickelt. (Versand per Luftfracht)
Bei Seefracht wird das Produkt auf Paletten verpackt.

Shipping Method

On samples and air shipping, we use Fedex/TNT/UPS/DHL. (5~12 days for express service)
For sea shipping, we use our shipping agent, and ship from Shanghai port. (45~70 days for sea shipping)
