| Motor type: | 10mm stepper motor |
| Step angle: | 18 degrees/gear ratio |
| No. of phases | 2 phases (Bipolar) |
| Rated voltage | 5V DC |
| Coil resistance | 40Ω/phase |
| Gearbox type | 1024GB horizontal gearbox |
| Gear ratio | 10:1~1000:1 |

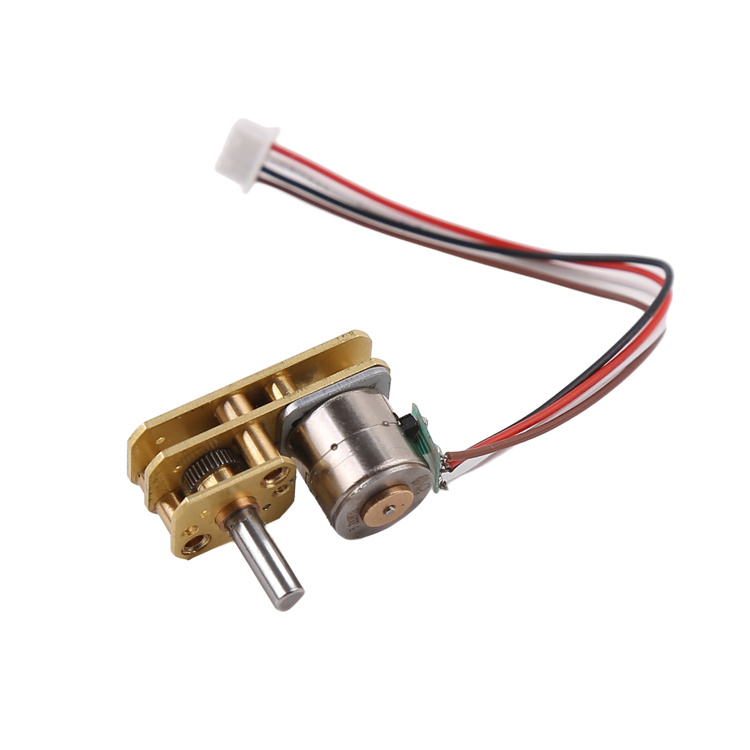

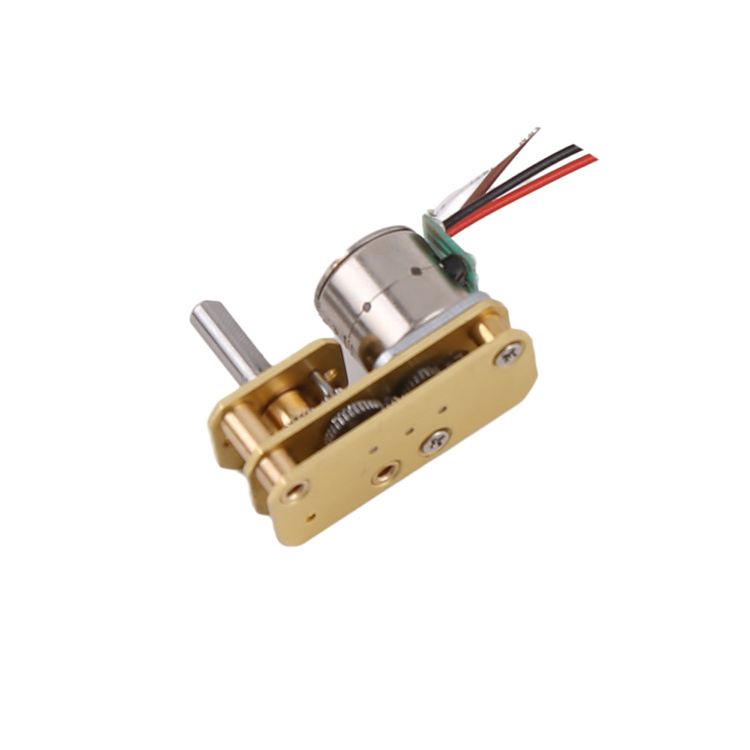

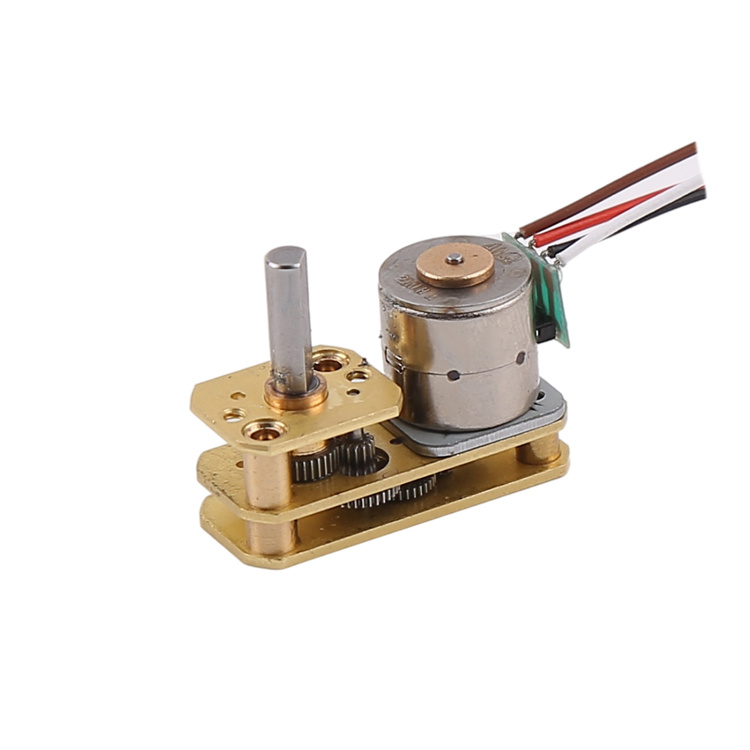

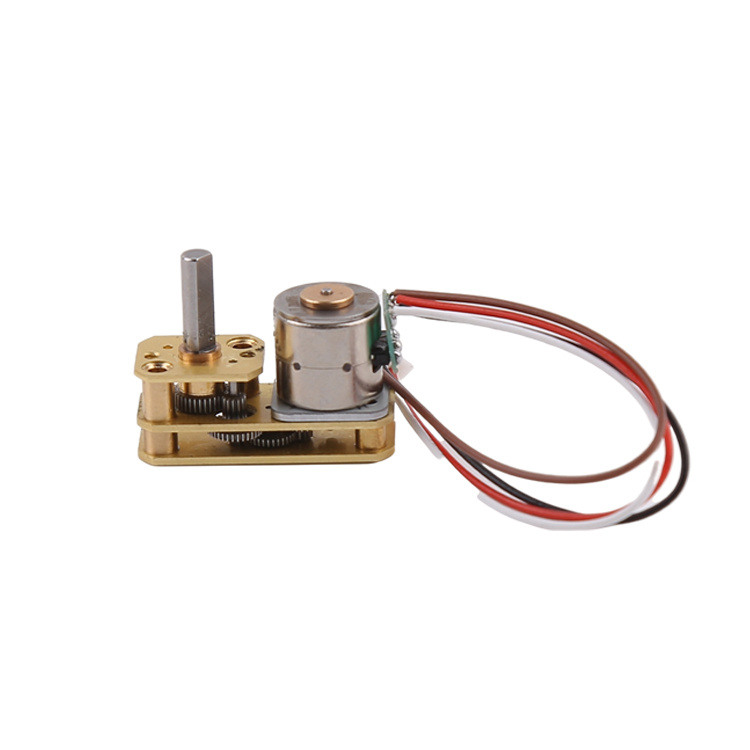

This is a 1024GB horizontal gearbox attached with a 10mm micro stepper motor.
We have different gear ratio for option, from 10:1 to 1000:1.
With higher gear ratio, motor’s output torque will be higher, and output speed will be slower.
The choice of gear ratio depends on customers want more torque, or more speed.
Here is calculation:
Output torque=single motor’s torque*gear ratio* gearbox efficiency
Output speed= single motor’s speed/gear ratio

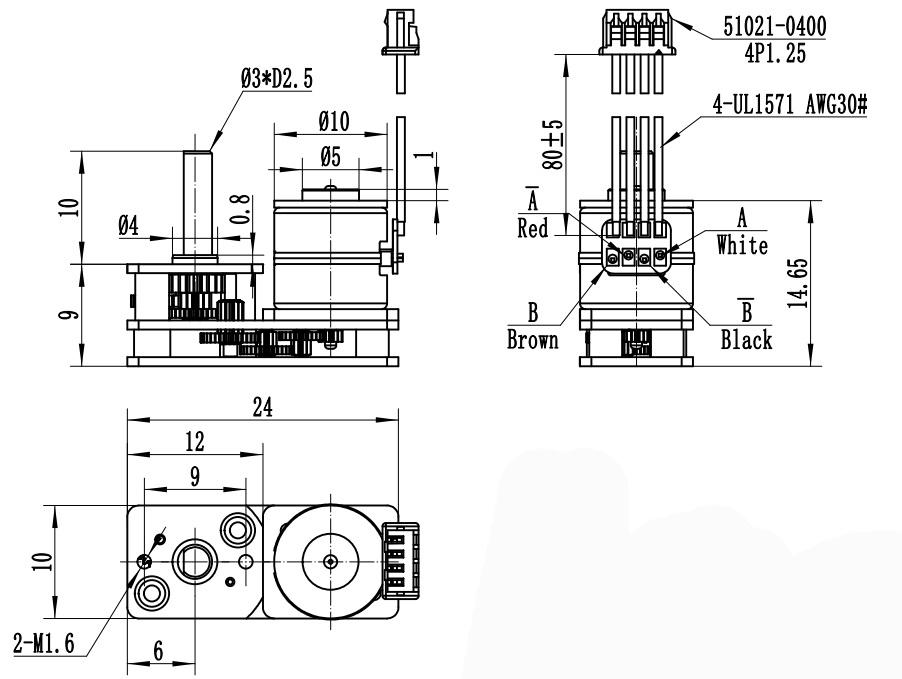

Die Abtriebswelle kann individuell angepasst werden – entweder als D‑Welle, als Spindelwelle oder als andere Wellentypen.
| Model No. | 10-817G |
| Motor diameter | 10mm |
| Drive voltage | 5V DC |
| Coil resistance | 40Ω±10%/phase |
| Number of phase | 2 phases (bipolar) |
| Step angle | 18°/ gear ratio |
| 30:1 | 50:1 | 100:1 | 150:1 | 300:1 | 323:1 | 483:1 | 500:1 | 668:1 |
| 30.401 | 49.914 | 100.303 | 144.522 | 299.358 | 323.275 | 483.277 | 496.540 | 668.102 |
| 13 | 15 | 12 | 14 | 18 | 12 | 12 | 12 | 12 |
| 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 |
| 65% | 65% | 65% | 53% | 53% | 53% | 53% | 53% | 53% |

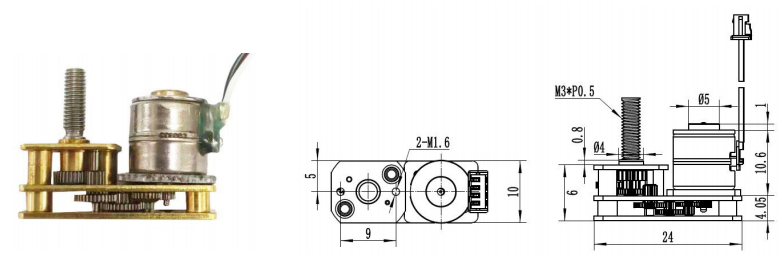

Die Abtriebswelle kann zudem auf Wunsch mit einem M3‑Spindelgewinde oder in anderer Form für spezielle Projekte ausgeführt werden.

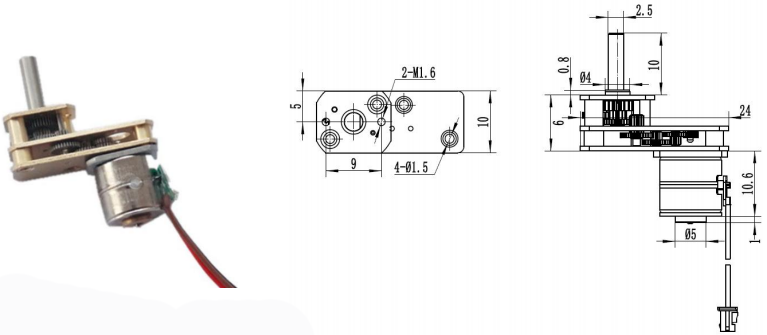

Im Allgemeinen wird der Motor oben auf dem Getriebe montiert; alternativ besteht auch die Möglichkeit, den Motor unten anzubringen.
Getriebeschrittmotoren finden breite Anwendung in Smart‑Home‑Systemen, im Bereich der Körperpflege, in Haushaltsgeräten, in intelligenten medizinischen Geräten, in intelligenten Robotern, in der smarten Logistik, in intelligenten Fahrzeugen, in Kommunikationsgeräten, in smarten Wearables, in der Unterhaltungselektronik, in Kameraausrüstungen sowie in vielen weiteren Branchen.
Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren, die nicht vorrätig sind: innerhalb von 15 Tagen.
Kundenspezifische Produkte: etwa 25–30 Tage (abhängig von der Komplexität der Anpassung).
Durchlaufzeit für die Anfertigung einer neuen Form: in der Regel etwa 45 Tage
Durchlaufzeit für die Massenproduktion: abhängig von der Bestellmenge
Muster werden in Schaumstoffpolsterung zusammen mit einer Papierbox verpackt und per Expressversand verschickt.
Bei der Massenproduktion werden die Motoren in wellenförmigen Kartons verpackt, außen mit transparenter Folie umwickelt. (Versand per Luftfracht)
Bei Seefracht wird das Produkt auf Paletten verpackt.
On samples and air shipping, we use Fedex/TNT/UPS/DHL. (5~12 days for express service)
For sea shipping, we use our shipping agent, and ship from Shanghai port. (45~70 days for sea shipping)
Yes, we are a manufacture, and we produces mainly stepper motors.
Our factory is located in Changzhou, Jiangsu. Yes, you are very welcome to visit us.
No, we don’t provide free samples. Customers won’t treat free samples fairly.
Customers pay for shipping cost. We will quote you shipping cost.
If you think you have cheaper/more convenient shipping method, we can use you shipping account.
We don’t have MOQ, and you can order only one piece sample.
But we recommend you to order a little bit more, just in case the motor is damaged during your testing, and you can have a back-up.
We have over 20 years of experience in stepper motor industry.
We have developed many projects, we can provide full set customization from design drawing to production.
We are confident we can give you few advice/suggestions for your stepper motor project.
If you are worrying about confidential issues, yes, we can sign a NDA contract.
Yes, we do sell drivers. They are only suitable for temporary sample test, not suitable for mass production.
We do not produce drivers, we only produce stepper motors
