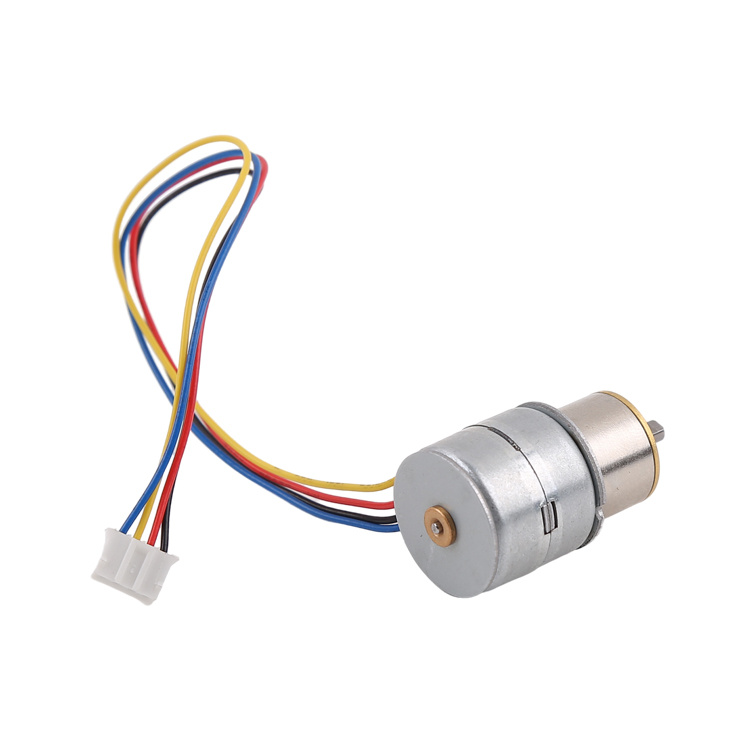

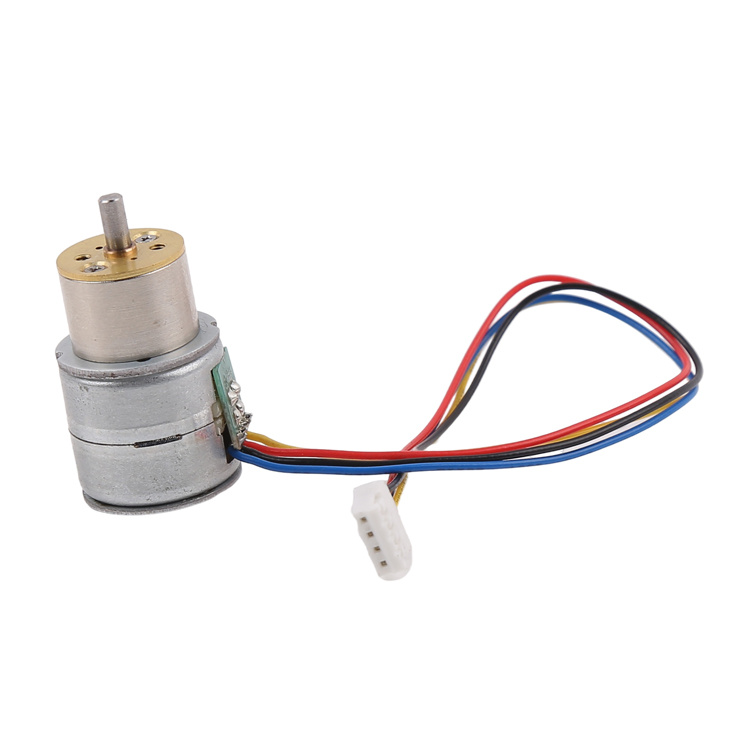

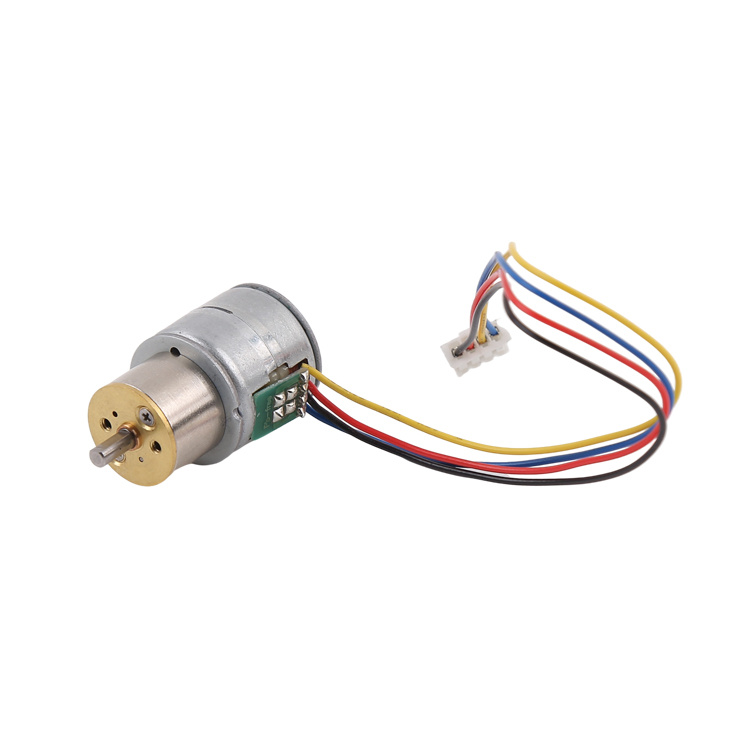

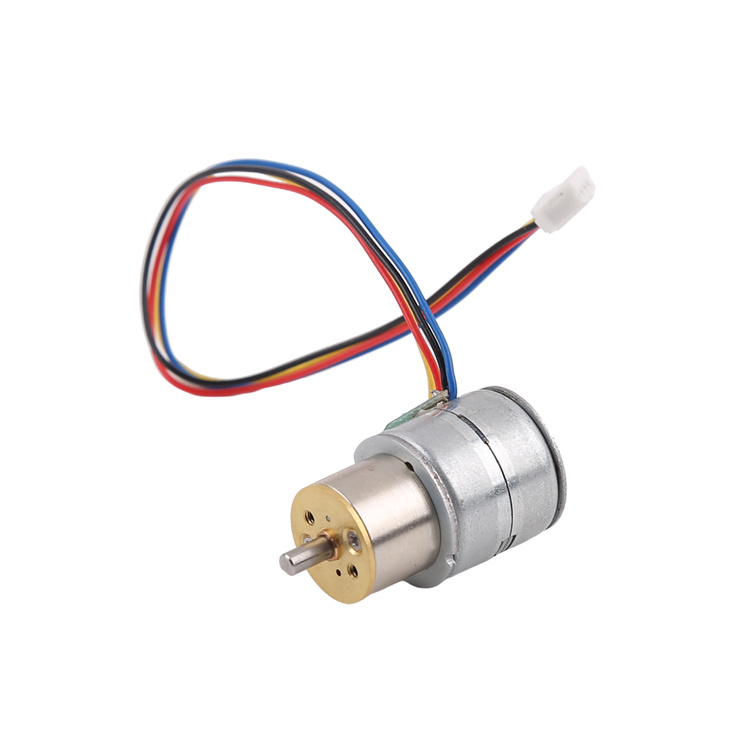

Dies ist ein zylindrisches Getriebe mit einem 20-mm-PM-Schrittmotor.
Der Widerstand des Motors ist wählbar zwischen 10 Ω, 20 Ω und 31 Ω.
Die Übersetzungsverhältnisse des zylindrischen Getriebes betragen 10:1, 16:1, 20:1, 30:1, 35:1, 39:1, 50:1, 66:1, 87:1, 102:1, 153:1, 169:1, 210:1, 243:1, 297:1 und 350:1.
Der Wirkungsgrad des zylindrischen Getriebes liegt bei 58 % bis 80 %.
Je größer das Übersetzungsverhältnis, desto langsamer ist die Drehzahl der Abtriebswelle und desto höher ist das Drehmoment.
Kunden wählen das Übersetzungsverhältnis entsprechend dem benötigten Drehmoment aus.
Wenn Sie Interesse haben, einige Muster zum Testen zu erwerben, kontaktieren Sie uns bitte jederzeit.

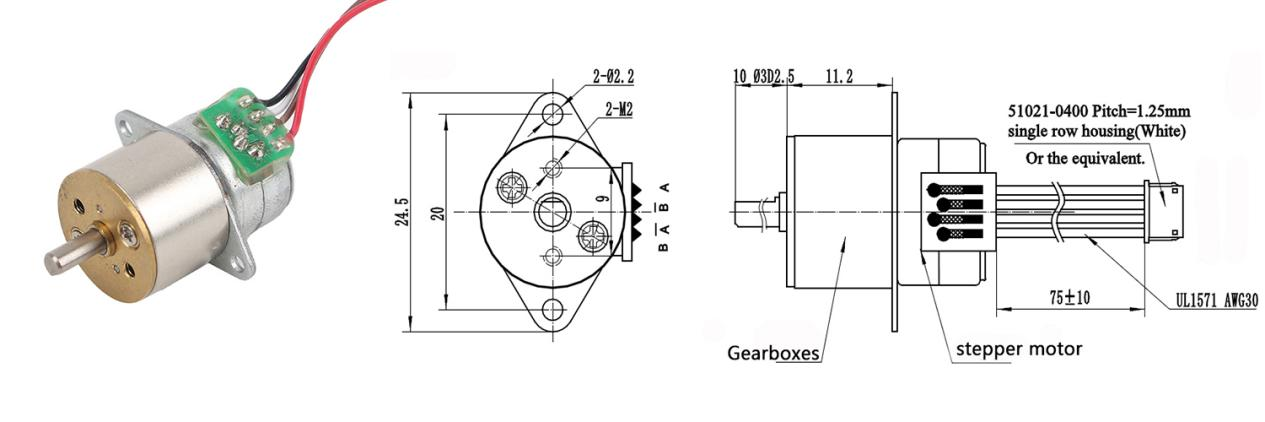

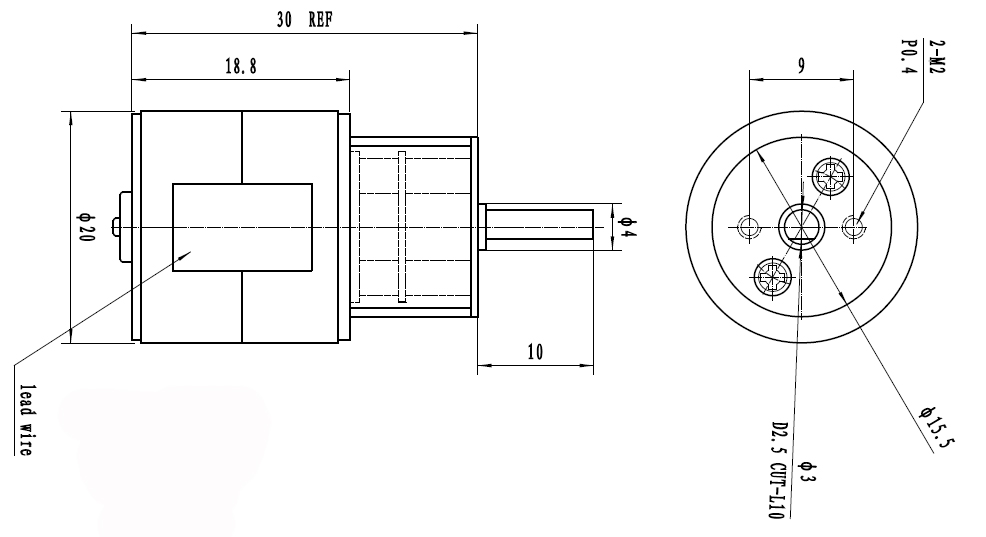

| Model No. | SM20-13GR |
| Motor diameter | 20mm |
| Gearbox type | 13GR Cylinder gearbox |
| Drive voltage | 6V DC |
| Coil resistance | 10Ωor31Ω/phase |
| Number of phase | 2 phases(4 wires) |
| Step angle | 18°/gear ratio |
| Ausgangswelle | 3mm D2.5 shaft |
| Gear ratio | 10:1~350:1 |
| OEM&ODM SERVICE | AVAILABLE |
| EFFICIENCY | 58%-80% |
| Gear ratio | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Precise ratio | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Tooth mumber | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Gear levels | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Efficiency | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Gear ratio | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Precise ratio | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Tooth mumber | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Gear levels | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Efficiency | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Die folgende Tabelle zeigt einen 15-mm-Schrittmotor in Verbindung mit einem zylindrischen Getriebe:
Das Getriebe zeichnet sich durch hohe Präzision, hohe Effizienz und geringe Geräuschentwicklung aus, wodurch das Produkt eine hohe Zuverlässigkeit aufweist.

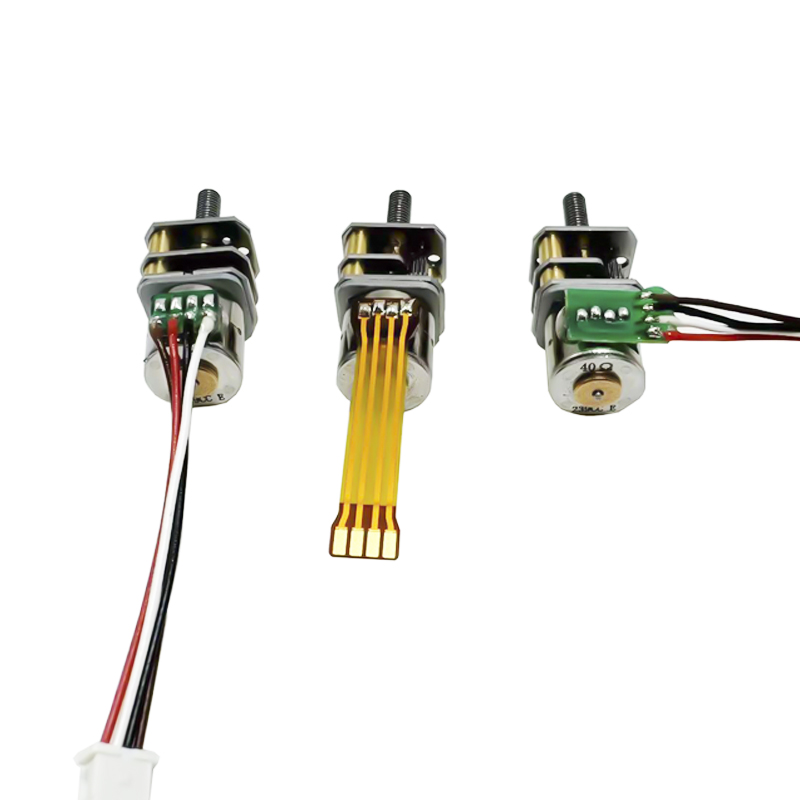

Die Stromversorgungsanschlüsse des Schrittmotors können in Form von FPC-, FFC-, PCB‑Kabeln usw. ausgeführt werden.

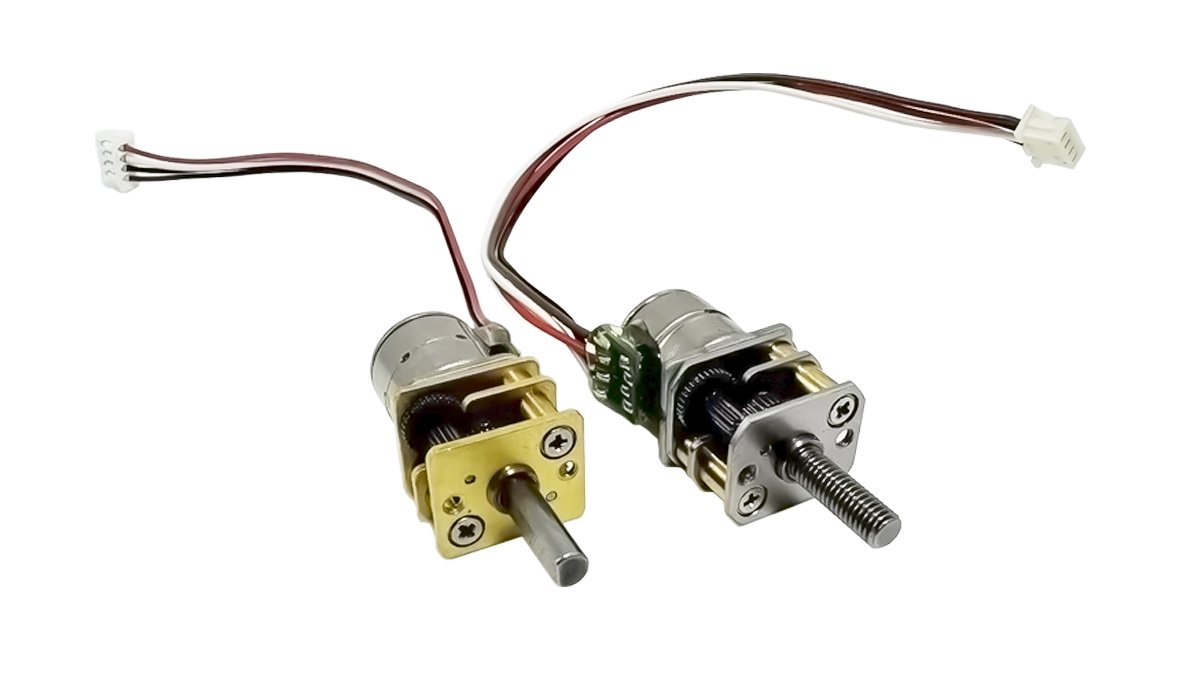

Die Abtriebswelle des Motors kann verschiedene Ausführungen aufweisen, etwa als runde Welle, D‑Welle oder Drahtstange.

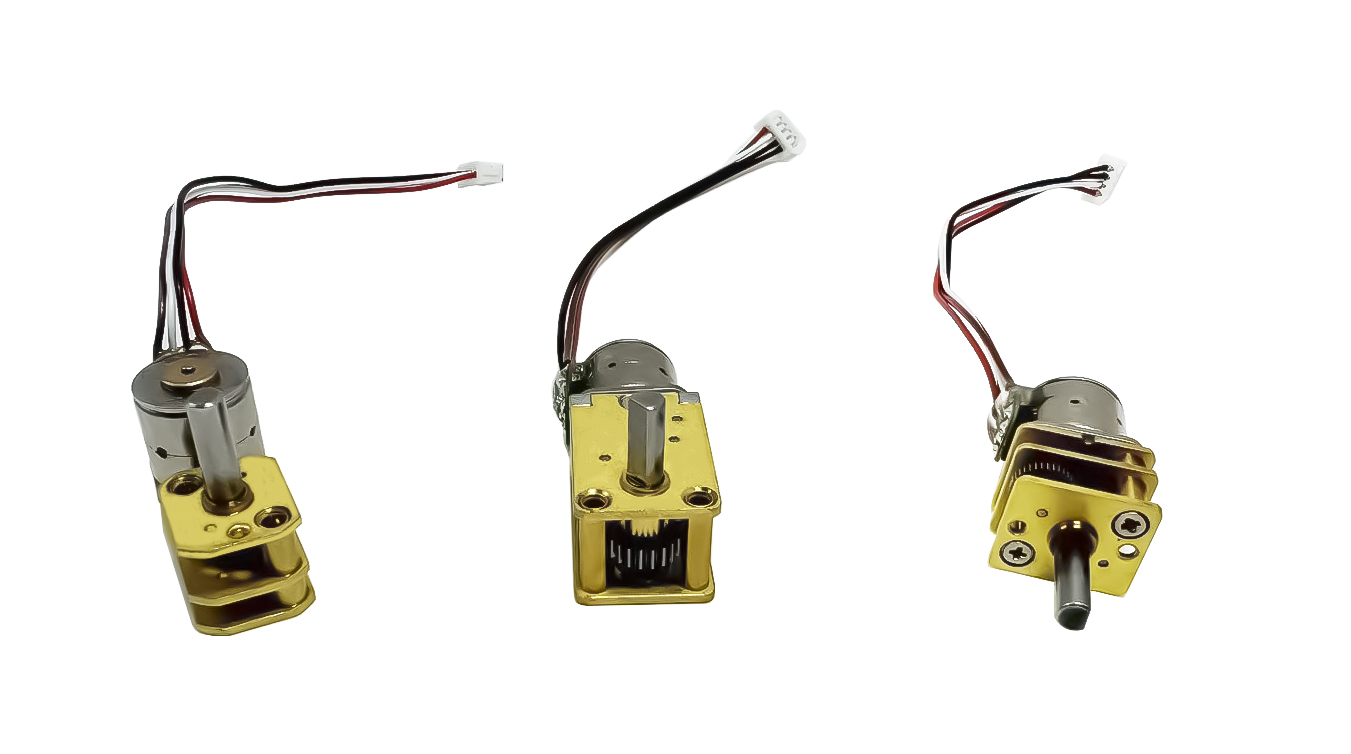

20mm geared stepper motor Customisable directions
Wiring Method:
FPC、pcb、Horizontal, vertical.
thread length：Can be customised on request
Motor out shaft type:
D-Achse, Schraube
Reduction gearbox type

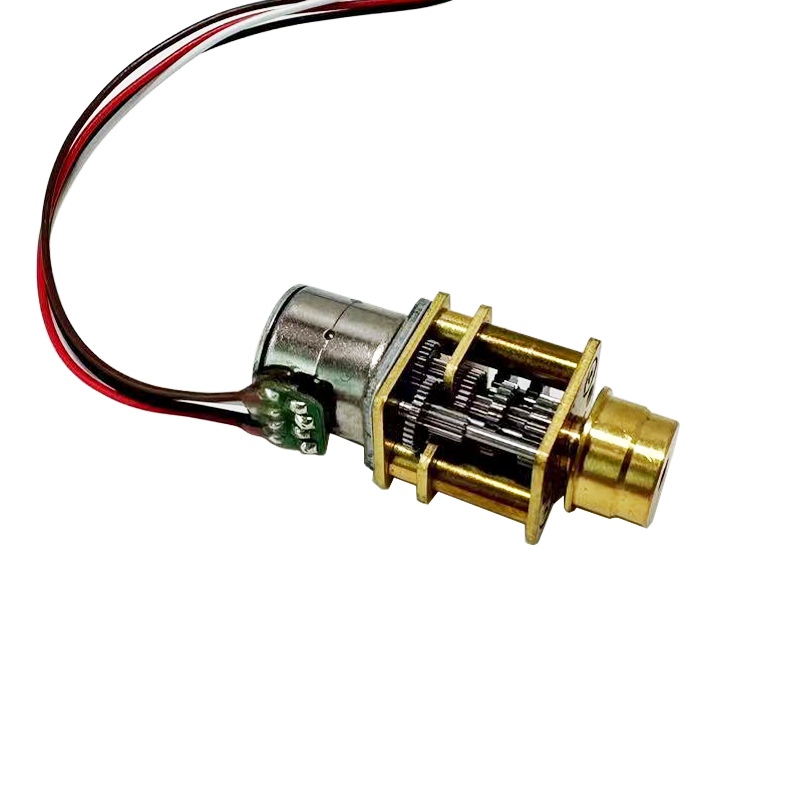

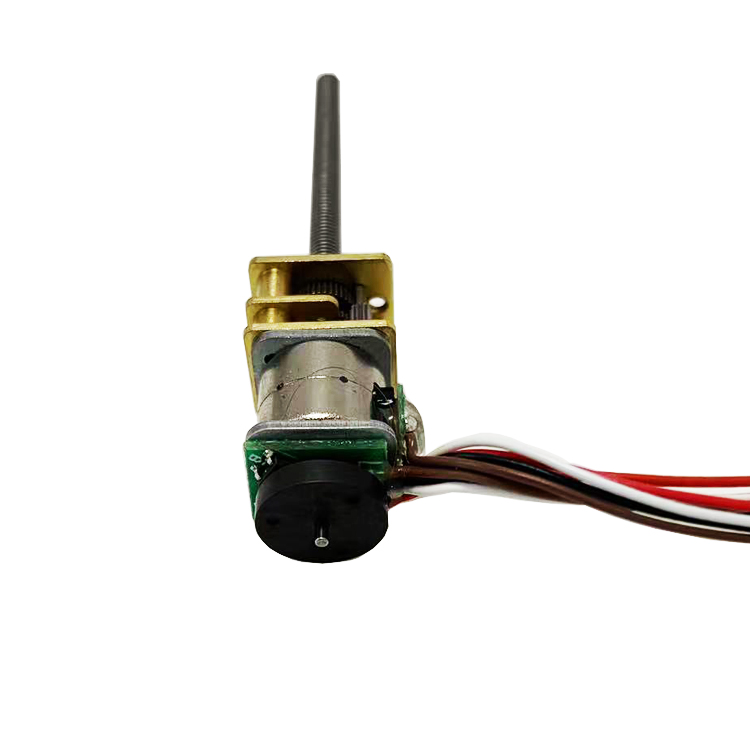

10mm micro stepper motor with gearbox and encoder
10mm micro stepper motor with resistor
Getriebeschrittmotoren finden breite Anwendung in Smart‑Home‑Systemen, im Bereich der Körperpflege, in Haushaltsgeräten, in intelligenten medizinischen Geräten, in intelligenten Robotern, in der smarten Logistik, in intelligenten Fahrzeugen, in Kommunikationsgeräten, in smarten Wearables, in der Unterhaltungselektronik, in Kameraausrüstungen sowie in vielen weiteren Branchen.
Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren, die nicht vorrätig sind: innerhalb von 15 Tagen.
Kundenspezifische Produkte: etwa 25–30 Tage (abhängig von der Komplexität der Anpassung).
Lead time for building a new mold: generally about 45 days
Lead time for mass production: based on order quantity
Muster werden in Schaumstoffpolsterung zusammen mit einer Papierbox verpackt und per Expressversand verschickt.
Bei der Massenproduktion werden die Motoren in wellenförmigen Kartons verpackt, außen mit transparenter Folie umwickelt. (Versand per Luftfracht)
Bei Seefracht wird das Produkt auf Paletten verpackt.
Für Muster und Luftfracht nutzen wir Fedex/TNT/UPS/DHL. (Expressversand: 5–12 Tage)
Für den Seetransport arbeiten wir mit unserem Spediteur zusammen und versenden über den Hafen von Shanghai. (Seefracht: 45–70 Tage)
Yes, we are a manufacture, and we produces mainly stepper motors.
Our factory is located in Changzhou, Jiangsu. Yes, you are very welcome to visit us.
No, we don’t provide free samples. Customers won’t treat free samples fairly.
Customers pay for shipping cost. We will quote you shipping cost.
If you think you have cheaper/more convenient shipping method, we can use you shipping account.
We don’t have MOQ, and you can order only one piece sample.
But we recommend you to order a little bit more, just in case the motor is damaged during your testing, and you can have a back-up.
We have over 20 years of experience in stepper motor industry.
We have developed many projects, we can provide full set customization from design drawing to production.
We are confident we can give you few advice/suggestions for your stepper motor project.
If you are worrying about confidential issues, yes, we can sign a NDA contract.
Yes, we do sell drivers. They are only suitable for temporary sample test, not suitable for mass production.
We do not produce drivers, we only produce stepper motors
